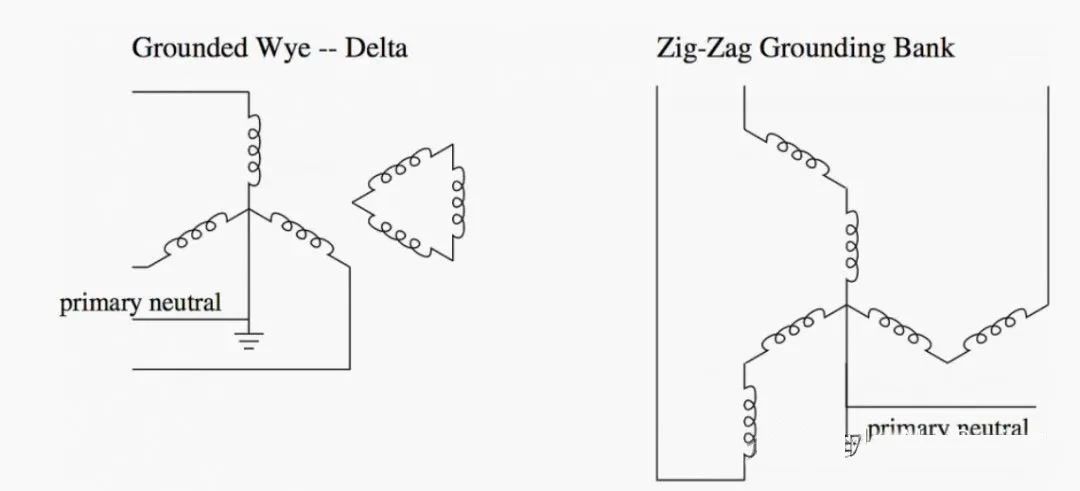

图 1 - 变压器的接地衔接(之字形和接地 "Wye-Delta "形)

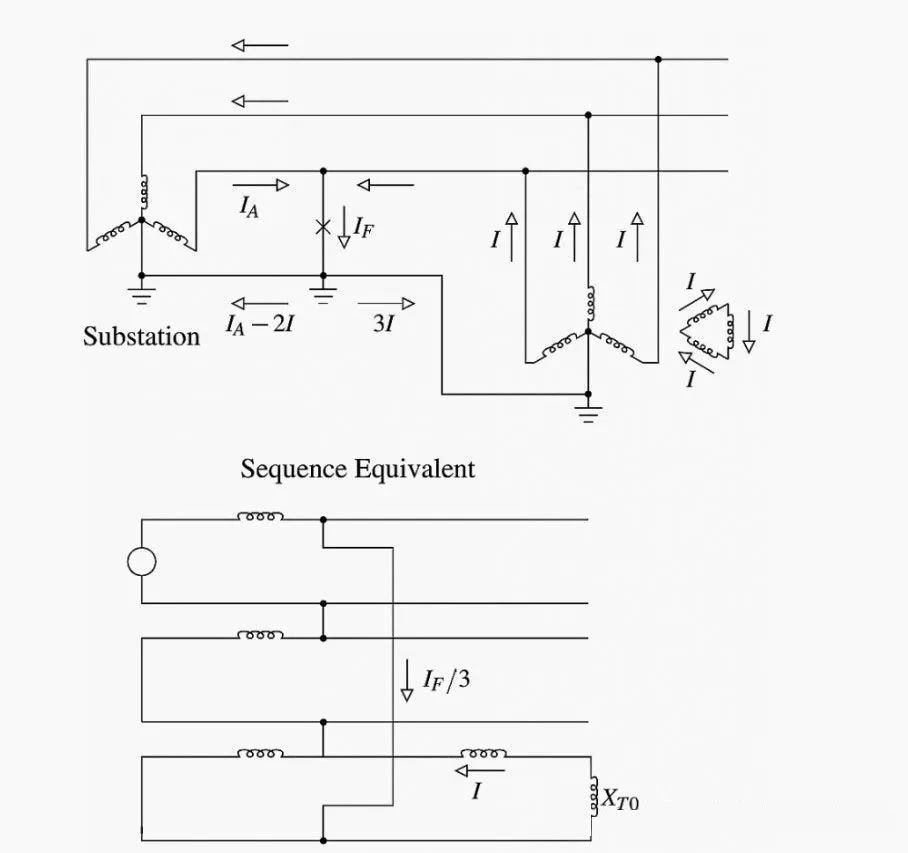

       图 2 显示接地汇流排若何为接地故障提供电流。作为配电电路唯一接地源的接地变压器，应在三相电源投入使用时就投入使用。
       若是接地变压器迷失，线路接地会导致未故障相的相间中性点电压过高，负载不平衡也会导致中性点偏移和过电压。

       接地变压器必须处置电路上的不平衡负载以及线路对地故障时的负载。
       若是电路的不平衡极幼，我们就能够大幅降低变压器的额定值。变压器的额定值只需承载短时(但高幅值)故障，通常使用 10 秒或 1 分钟的额定值。我们还能够选择接地变压器的阻抗来限度接地故障电流。
       接地变压器的每一接线柱都承载三分之一的中性线电流，并拥有线对中性线电压。因而，在接地的 Wye Delta 变压器中，蕴含所有三相在内的总额定功率是中性点电流乘以线对地电压：
       之字形变压器比接地的 Wye-Delta 变压器效能更高。在之字形变压器中，每个绕组的对地电压都低于线对地电压，系数为√3.因而变压器组的额定值可能较低：

       ANSI/IEEE 尺度 32-1972要求 10 秒额定值设备的陆续额定值为 3%(这意味着短时额定值是陆续额定值的 33 倍)。

       1 分钟额定电流组的持续额定电流为 7%。在接地故障电流为 6000 A 的 12.47 kV 系统中，"之字形 "必要 24.9 MVA 的额定电流。我们将凭据 10 秒内 24.9 MVA 的额定电流来确定组的大幼，这相当于 0.75 MVA 的陆续额定电流，因而该组可陆续处置 180 A 的中性点电流。
       对于 "之 "字形和接地 Wye-Delta变压器，零序阻抗蹬宗变压器低级和次级之间的阻抗。
       接地变压器的另一个利用是由于中性线/地线中的电流而造成的电话滋扰。通过将接地变压器组搁置在更靠近中性线电流源头的地位，接地变压器组能够将部门电流从中性线转移到相导体上，从而降低滋扰电信线路的中性线电流。
       接地变压器还可用于在异常情况下需腹地源的公用设施。
       其中一种利用是为二次网络负载和其他非网络线对地衔接负载供电的组合馈线。若是电网变压器是三角接地汇流衔接，那么在产生线路对地故障时，电网将对电路进行回馈。
       若是在主馈电断路器断开时产生这种情况，未故障相位上的单相负载将出现过电压，由于电路作为未接地系统通过网络负载进行反 馈。装置在馈线上的接地组可预防在反馈电情况下出现过电压。在利用散布式发电机时也有类似的利用。
       若是发电机驱动一个与市电电源分离的孤岛，通
；嶂付ㄒ桓鼋拥氐 Wye-Delta 变压器作为互联变压器，以预防过电压。
       即便接地汇流排不是唯一的接地源，其大幼也必须可能接受电压不平衡。接地汇流排的零序电流是零序电压除以零序阻抗：
       当一相电压在上游断开时(通常是由于熔断器熔断或单相沉合器跳闸)，会导致严沉的电压不平衡。在这种情况下，零序电压蹬宗线对中性线电压。接地汇流排会试图维持已断开相电压，并为该相的所有负载供电，这可能导致变压器严沉过载。
