　　串联谐振试验施工单元通常都不做，只是科研单元、电缆厂家做，主张就是检测电缆的等效电容值指标、和耐压指标。

　　各人已经知路：静态下的电缆，等效于一个多层混联电容器，通常的主电容就是成三角形衔接的一组并联电容。这个电容与电路衔接后，能够部门的赔偿电路的无功功率，这就是电缆载流量大一些的底子原因。

　　但是，这个电容一旦和一个定量的、不相宜的感性元件形成串联电路，就会形成谐振，在电缆两端(电容器)形成一个逾越电源电压好多倍的谐振电压，这个电压是危险的。很可能就会瞬间击穿电缆绝缘层，造成短路故障。

　　通过试验的仿照，定量测定了电缆的长度和谐振线圈(电容和电感)的关系，也就间接领导了现实施工和电缆利用中的现实问题，保障电路安全运行。

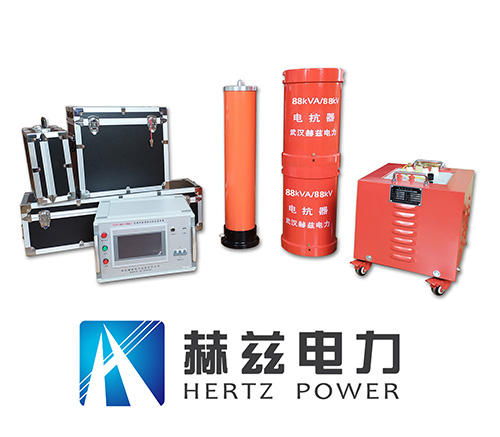

　　变频串联谐振试验装置

　　一、首先你必须知路被试品对象及试验要求，如：

　　132kV电缆100mm2，长度30米，试验电压≤210kV。

　　二、工作环境

　　1.环境温度：-150C–40 0C;

　　2.相对湿度：≤90%RH;

　　3.海拔高度：≤1500米;

　　三、串联谐振装置重要技术参数及职能

　　1.额定容量：375kVA;

　　2.输入电源：单相380V电压，频率为50Hz;

　　3.额定电压：250kV

　　4.额定电流：1.5A;

　　5.工作频率：30-300Hz;

　　6.波形畸变率：输出电压波形畸变率≤1%;

　　7.工作功夫：额定负载下允许陆续60min;过压1.1倍1分钟;

　　8.温升：额定负载下陆续运行60min后温升≤65K;

　　9.品质成分：装置自身Q≥30(f=45Hz);

　　10.；ぶ澳埽憾员皇云酚涤泄鳌⒐辜笆云飞谅绫；(详见变频电源部门);

　　11.丈量精度：系统有效值1.5级;

　　四、串联谐振设备遵循尺度

　　GB10229-88《电抗器》

　　GB1094《电力变压器》

　　GB50150-2006《电气装置装置工程电气设备交代试验尺度》

　　DL/T 596-1996《电力设备预防性试验规程》

　　GB1094.1-GB1094.6-96《表壳防护等级》

　　GB2900《电工名词术语》

　　GB/T16927.1~2-1997《高电压试验技术》

　　五、串联谐振装置容量确定

　　132kV电缆100mm2，长度30米，电容量≤0.023uF，试验电压≤250kV。

　　频率取35H

　　试验电流I=2πfCU试=2π×35×0.023×10-6×250×103=1.26A

　　对应电抗器电感量L=1/ω2C=850H

　　设计五节电抗器，使用电抗五节串联可满足试验，则单节电抗器为75kVA/50kV/1.5A/170H，总容量为375kVA。

　　结论：装置容量定为375kVA/250kV;分五节电抗器，电抗器单节为75kVA/50kV/1.5A/170H通过组合使用能满足上述被试品的试验要求。
