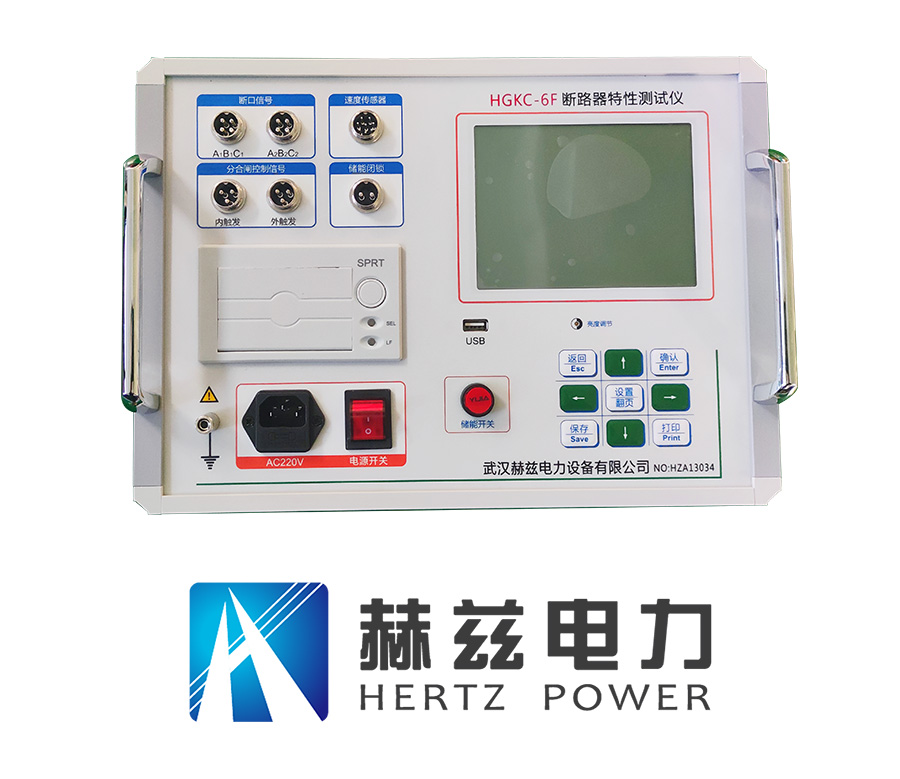

高压开关综合个性测试仪技术参数

　　断路器个性测试仪

　　1.高压开关综合个性测试仪功夫丈量：

　　12路固有分闸(合闸)功夫

　　分闸(合闸)相内分歧期

　　分闸(合闸)相间分歧期

　　合闸(分闸)弹跳功夫(弹跳次数)

　　测试领域：0.01ms～20s，分辨率：0.01ms

　　测试领域：20s～200s，分辨率：0.1ms

　　在200ms以内正确率：(0.1%t±0.1)ms

　　2.合闸电阻丈量：

　　6路固有分闸(合闸)功夫

　　分闸(合闸)相内分歧期

　　分闸(合闸)相间分歧期

　　合闸电阻投入功夫

　　3.丈量领域：10～10KΩ分辨率0.1Ω，正确度：5%±1个字

　　4.速度丈量：刚分(刚合)速度

　　功夫段(行程段或角度段)均匀速度

　　5.测速领域：1mm传感器0.01～25.00m/s，

　　0.1mm传感器0.001～2.50m/s

　　0.5°角度传感器1周波/0.5°

　　6.高压开关综合个性测试仪行程丈量：动触头行程(行程)

　　接触行程(开距)

　　过冲行程或反程(超程)

　　直线传感器：50mm，分辨率:0.1mm，丈量领域：0-50mm.

　　360线传感器：360о，分辨率:0.5о丈量领域：0-1000mm.

　　7.电流：电流输出为20A(选配30A)最幼分辨率：0.01A。

　　8.仪器电源：AC/DC 220V±10%;50Hz±2%

　　9.内部直流电源：输出DC15～265V陆续可调，输出电流：≤20A(短时)

　　10.隔脱离关丈量领域：

　　⑴、电压输出：DC15～265V(可调);

　　⑵、电源输出功夫：0.01-20秒(可设置);

　　⑶、断口信号采集功夫为200秒;

　　⑷、可测断口合、分闸功夫、三相分歧期、弹跳功夫及次数

　　11.主机体积：380×280×170mm

　　12.使用环境：-20℃~+50℃

　　13.高压开关综合个性测试仪相对湿度：≤90%
