全自动变比测试仪使用步骤

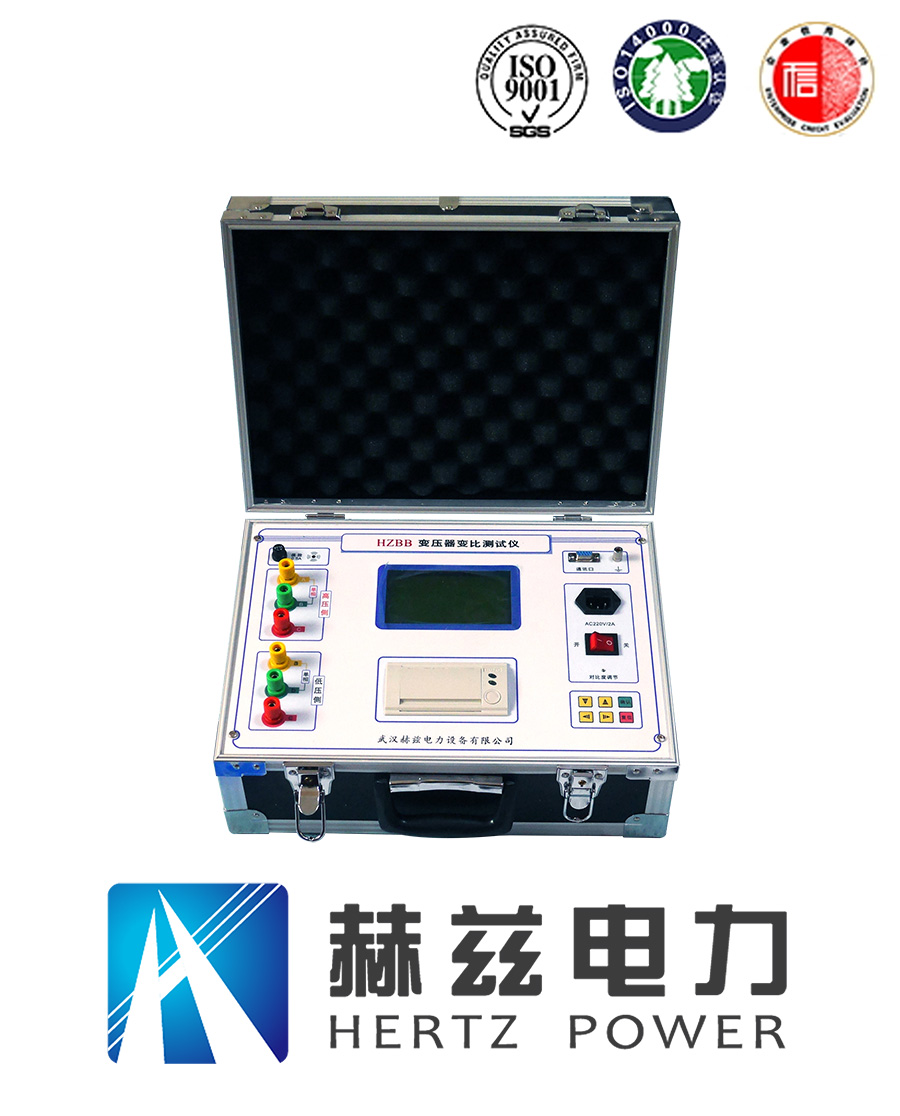

　　HZBB变压器变比测试仪

　　1、联线：

　　关掉仪器的电源开关

，仪器的A、B、C接变压器的高压端

，幼a、b、c接低压端
。

　　变压器的中性点不接仪器

，也不接大地
。接好仪器地线
。将电源线的一端插入仪器面板上的电源插座

，另一端与互换220V电源相联
。

　　把稳：切勿将变压器的凹凸压接反
。

　　2、打开仪器的电源开关

，稍后液晶屏上出现主菜单:

　　此时可按"↑"键

，选择职能菜单
。

　　按"确认"键

，执行相应职能
。

　　注：选中菜单

，菜单文字反向显示(黑底白字);按下按键

，铺开按键

，为一次按键的输入
。

　　3、接法设置

，进入接线步骤设置后

，液晶屏显示：

　　此时按"↑"键选择接法(单相

，Yy、Y/d、Dd、D/y)
。

　　按"确认"键保留接法

，返回主菜单
。

　　注：丈量三相变压器时

，不知路接线步骤

，请选择Dy
。

　　4、设置变比

，进入变比设置后

，液晶屏显示：

　　此时按"→"键选择数据位

，选中的数据反向显示
。

　　按"↑""↓"键批改数据
。

　　选中数字后

，按"↑""↓"键

，数字由0到9循环变换

，若是是第·一位

，数字只能由1到9循环变动

，不会出现0
。

　　选中幼数点后按"↑""↓"键

，幼数点循环移动
。

　　按"确认"键保留数据

，返回主菜单

　　5、开机预热5分钟后

，可起头丈量

，丈量实现后：

　　每次丈量实现后

，仪器自动保留数据

，最多保留20个数据

，超过20断根全数数据

，并从1起头
。

　　第·一行左边显示本次数据在汗青数据中的地位

，右边显示汗青数据的个数
。

　　第二行为组别
。

　　第三行左边为AB相的变比

，右边为AB相的相对误差

，以下依此类推
。

　　若是测单相变压器

，只有前三行显示
。

　　若是实测变比的相对误差大于10%显示">10%"

，若是实测变比的相对误差幼于-10%

，显示"<-10%"

　　按"↑"键

，查看数据
。

　　按"←"键

，进入打印菜单

，可打印本次数据
。打印全数数据

，可断根全数汗青数据
。

　　按"确认"键

，返回主菜单
。
