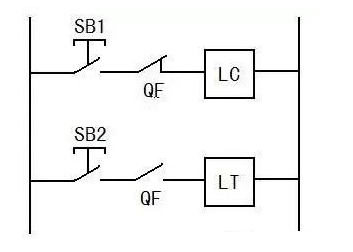

SB1：合闸开关    SB2：分闸开关    QF：断路器辅助触点    LC：合闸线圈    LT：分闸线圈
其作为道理很单一，不再赘述。

二、 增长防跳回路

上面的回路存在一个问题：

       若是SB1按下，而此时电路中存在故障，继电；ど璞富崃⒓醋魑，使断路器跳闸，此过程险些瞬时产生，而操作人员尚来不及放松SB1，则SB1回路中的QF由于断路器跳闸而复又关合，此时会导致LC再次得电，断路器再次合闸。如此往复，产生了“跳跃”。

       若是合闸成功，但SB1由于某种原因粘连而无法断开，那么在操作人员按下SB2进行分闸时，由于SB1粘连，同样会导致跳跃景象的产生。

       跳跃景象对设备和操作人员的安全均组成很大风险，所以必要增长防跳回路。

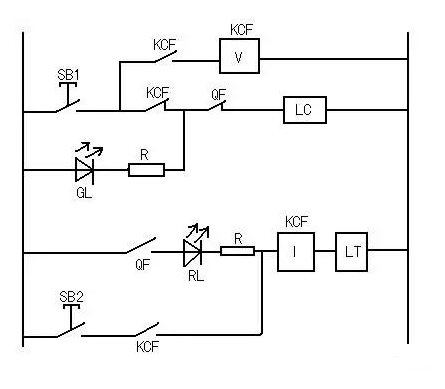

增长了防跳回路的道理图如下：

       KCF(I)：电流防跳继电器，电流达到限造值时作为，此回路中，预防合闸于故障时的跳跃

       KCF(V)：电压防跳继电器，电压达到限造值时作为，此回路中，预防分闸于故障时的跳跃

作为过程如下：

       合闸：SB1按下。绿灯（GL）失电熄灭，LC得电。断路器合闸。QF扭转状态。红灯（RL）亮，KCF(I)得电【由于有RL和R的限流，分闸线圈LT不及以作为】。KCF各辅助触点扭转状态。KCF(V)得电。
       达到上述状态，则合闸作为实现，此过程险些瞬时实现，SB1尚来不及放松。

       若此时由于故障，；ぷ爸檬苟下菲魈，则由于KCF(V)的维持作用，SB1回路经KCF辅助触点改路KCF(V)回路，不会再使LC得电，也就预防了断路器的再次合闸，从而预防了跳跃的产生。
       若是回路没有故障，则合闸成功。此时放松SB1，则KCF(V)失电，但由于KCF(I)依然得电，则KCF的各个辅助触点维持。

       分闸：SB2按下。RL失电熄灭，LT得电且达到限造电流作为。断路器分闸。QF复原到图中初始状态。正常状态下，在合闸成功后，各KCF辅助触点依然维持合闸后的状态，使SB1支路经由KCF(V)导通。放松SB2。KCF(I)、KCF(V)均失电。各KCF辅助触点复原图中初始状态，GL回路导通，绿灯亮【由于有GL和R的限流，LC合闸线圈不及以作为】。

       若由于故障，最典型如SB1粘连：由于合闸成功后各KCF辅助触点的维持，此时，SB1回路改路KCF(V)回路，不会再使LC再次得电而导致断路器合闸，从而预防了跳跃景象的产生。

三、增长关锁回路

       增长了防跳回路的节造回路已得到了肯定的美满，但是仍存在问题：例如断路器的操动系统存在问题（液压、气压过高或过低，弹簧储能尚未实现等），此时进行分、合闸操作，则很容易导致分、合闸的作为失败。例如：断路器的操动机构为弹簧，若弹簧储能未实现，则分、合闸作为不能实现，或实现得不到位，容易对设备造成侵害。

       故需增长关锁回路，预防此类情况产生。下面以弹簧操动机构的断路器举例，简要注明一下增长弹簧储能关锁回路的二次回路。

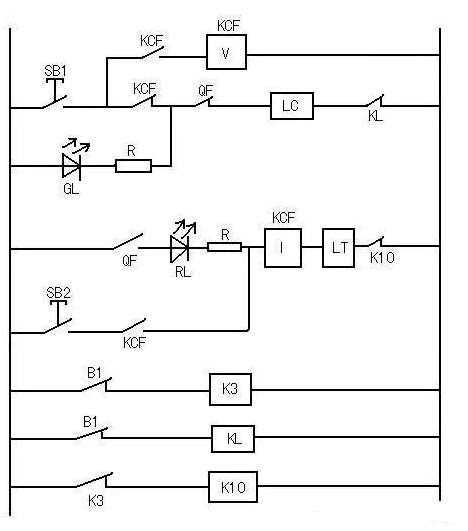

道理图如下：

       B1：弹簧储能未实现时关合

       若弹簧储能未实现，则B1关合，线圈K3、KL得电，最终导致辅助触点KL、K10跳开，此时无论是合闸还是分闸均无法实现，起到了所进展的关锁成效。

四、进一步的美满

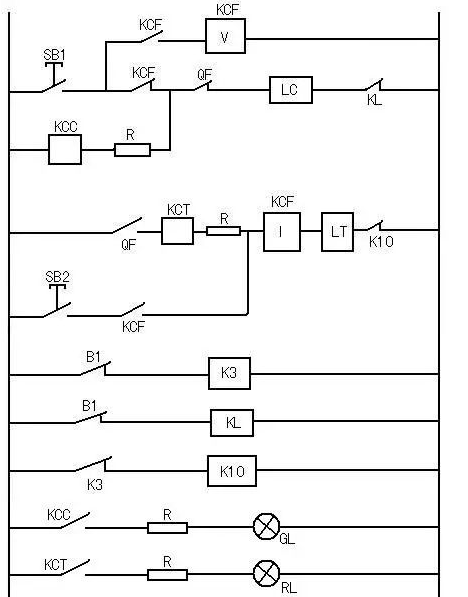

       直到第三节，本文所欲简述的断路器二次回路已初具雏形，但仍需做进一步的美满：批示灯RL和GL直接接在分、合闸线圈地点回路中，若是所用的是功率较大的白炽灯，则会在分、合闸线圈上产生较大压降，同时堵截分、合闸线圈时可能产生的较大滋扰电压也容易使白炽灯烧坏。要预防上述弊端，能够用中央继电器接在分、合闸回路，再由继电器接点节造批示灯，道理图如下：（其道理相对单一，此处不再赘述）
